Vertrauen Sie auf unsere langjährige Erfahrung im Service von Feuerlöschgeräten und Armaturen. Unser zertifiziertes Techniker-Team gewährleistet die dauerhafte Funktionsfähigkeit und Sicherheit Ihrer Brandschutzeinrichtungen durch professionelle Wartung nach DIN-Normen, schnelle Reparaturen und umfassende technische Beratung.
Qualität und Sicherheit stehen bei uns an erster Stelle. Wir verwenden ausschließlich hochwertige, geschmiedete Komponenten und Original-Ersatzteile für maximale Betriebssicherheit.
Regelmäßige Wartung und Inspektion nach DIN-Normen. Unsere zertifizierten Techniker gewährleisten die dauerhafte Funktionsfähigkeit Ihrer Geräte.
Minimale Ausfallzeiten durch schnelle Diagnose und Reparatur. Umfangreiches Ersatzteil-Lager für sofortige Verfügbarkeit.
Umfassende Beratung zu Wartungsintervallen, Betrieb und Optimierung Ihrer Brandschutzeinrichtungen durch erfahrene Spezialisten.
Die untenstehenden Grafiken zeigen eindrucksvoll den Unterschied zwischen gegossenen („Industrie-Ausführung") und geschmiedeten Knaggenteilen (DIN-Ausführung). Erkennbar sind die extrem niedrigen Festigkeitswerte der Guß-Kupplungen (gefährlicher Sprödbruch). Wir raten von der Verwendung solcher gegossenen Kupplungen aus Sicherheitsgründen ab (Achtung: Produkt-Haftungsgesetz, Druckgeräte Richtlinie 97/23/EG).
Daher lautet unsere Empfehlung: Verwenden Sie stets die geschmiedeten Knaggenteile!
| Druck (bar) | D-Strahlrohr / D-Branchpipe | C-Strahlrohr/ C-Branchpipe | B-Strahlrohr/ B-Branchpipe | |||
|---|---|---|---|---|---|---|
| Mit Mundstück 4mm | Ohne Mundstück 6mm | Mit Mundstück 9mm | Ohne Mundstück 12 mm | Mit Mundstück 16mm | Ohne Mundstück 22mm | |
| 1 | 11 | 24 | 54 | 96 | 170 | 322 |
| 2 | 15 | 34 | 76 | 136 | 241 | 456 |
| 3 | 18 | 42 | 93 | 166 | 295 | 558 |
| 4 | 21 | 48 | 108 | 192 | 341 | 645 |
| 5 | 24 | 54 | 121 | 214 | 381 | 721 |
| 6 | 26 | 59 | 132 | 235 | 418 | 790 |
| 7 | 28 | 63 | 143 | 254 | 451 | 853 |
| 8 | 30 | 68 | 153 | 271 | 482 | 912 |
| 9 | 32 | 72 | 162 | 288 | 511 | 967 |
| 10 | 34 | 76 | 171 | 303 | 539 | 1019 |
| 11 | 35 | 80 | 179 | 318 | 565 | 1069 |
| 12 | 37 | 83 | 187 | 332 | 591 | 1117 |
| 13 | 38 | 86 | 195 | 346 | 615 | 1162 |
| 14 | 40 | 90 | 202 | 359 | 638 | 1206 |
| 15 | 41 | 93 | 209 | 371 | 660 | 1248 |
| 16 | 43 | 96 | 216 | 384 | 682 | 1289 |
| Storz | KA (mm) | Außendurchmesser |
|---|---|---|
| 25-D | 31 | 55 |
| 32 | 44 | 68 |
| 38 | 51 | 78 |
| 45 | 59 | 88 |
| 52-C | 66 | 98 |
| 65 | 81 | 118 |
| 75-B | 89 | 126 |
| 90 | 105 | 144 |
| 100 | 115 | 156 |
| 110-A | 133 | 182 |
| 125 | 148 | 196 |
| 135 | 159 | 212 |
| 150 | 160 | 215 |
| 165 | 188 | 244 |
| 205 | 220 | 280 |
| 250 | 278 | 349 |
| DIN ISO 228 | Außen-Ø (mm) | Kern-Ø (mm) | Gangzahl (1/Zoll) | Steigung (mm) |
|---|---|---|---|---|
| G ½ " | 20,96 | 18,63 | 14 | 1,81 |
| G ¾ " | 26,44 | 24,12 | 14 | 1,81 |
| G 1 " | 33,25 | 30,29 | 11 | 2,31 |
| G 1 ¼ " | 41,91 | 38,95 | 11 | 2,31 |
| G 1 ½ " | 47,8 | 44,85 | 11 | 2,31 |
| G 2 " | 59,61 | 56,66 | 11 | 2,31 |
| G 2 ½ " | 75,18 | 72,23 | 11 | 2,31 |
| G 3 " | 87,88 | 84,93 | 11 | 2,31 |
| G 4 " | 113,03 | 110,07 | 11 | 2,31 |
| G 4 ½ " | 125,73 | 122,77 | 11 | 2,31 |
| G 5 " | 138,43 | 135,47 | 11 | 2,31 |
| G 6 " | 163,83 | 160,87 | 11 | 2,31 |
| G 8 " | 214,63 | 211,38 | 10 | 2,54 |
| G 10 " | 265,43 | 262,18 | 10 | 2,54 |
| Nitril | Silikon | Viton | EPDM | |
|---|---|---|---|---|
| Temperatur | -40°C 110°C | -60°C 180°C | -15°C 200°C | -35°C 130°C |
| Lebensmittelbeständig | Weiß | Ja | Nein | Nein |
| Fett- / ölbeständig | Bedingt | Nein | Ja | Nein |
Neben dem BSP Gewinde (British standard pipe) bieten wir an:
Unser kompletter Produktkatalog mit allen technischen Daten und Spezifikationen.
Dateigröße: ca. 7 MB
Katalog herunterladen

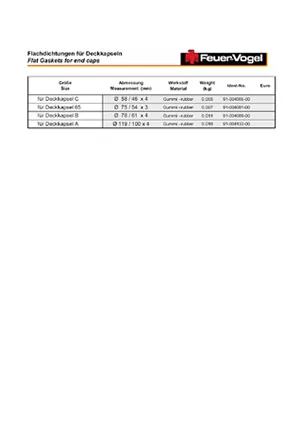

Detaillierte Informationen zu Dichtungsmaterialien und deren Eigenschaften.
Download

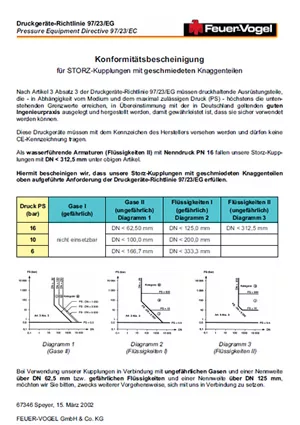

Konformitätsbescheinigung nach europäischer Druckgeräte-Richtlinie.
Zertifikat ansehen
